鋁合金底架的結構特點是：整體為框架結構的形式，具有結構強度高、質量輕、并與上下部件聯接方便的特點，如圖1所示。底架中間的支撐板等零件由鋁合金…

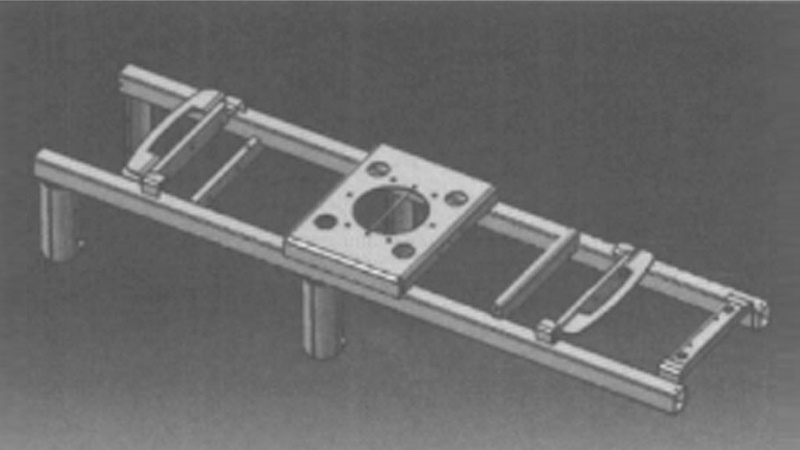

鋁合金底架的結構特點是：整體為框架結構的形式，具有結構強度高、質量輕、并與上下部件聯接方便的特點，如圖 1 所示。底架中間的支撐板等零件由鋁合金板材沖壓而成，材質為 5052，其余零件為擠制型材，材質分別為 7003 和 A7N01，材料壁厚 t＝1．5～5 mm 不等，各零件之間均通過焊接連接，焊接接頭的形式主要以角焊縫為主，兼有搭接焊縫和對接焊縫，有不同壁厚和不同牌號鋁材之間的焊縫。

鋁合金框架焊接

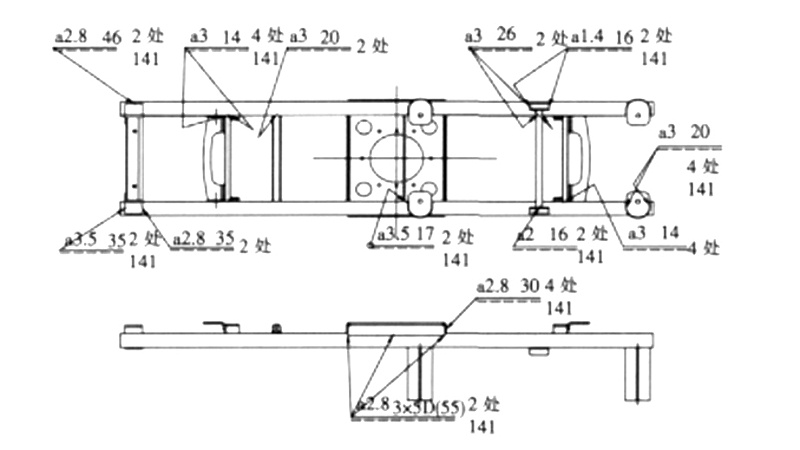

焊接工藝分析根據產品焊接圖樣要求，整個底架的焊縫數量多達 86 條，部分焊接工藝圖如圖 2 所示。

為了保證底架各裝配尺寸的要求，并考慮到焊接變形、重復定位困難和定位精度差的因素，采用組件焊接后，底架總成一次定位裝夾，進行整體焊接。

鋁合金焊接

2.1 鋁合金焊接特點
（1）鋁合金熱導率大，約為鋼的 4 倍，因此，其焊接熱輸入應相應增大。
（2）鋁合金的熔點低，約 660 ℃，焊接時易燒穿。
（3）鋁合金線膨脹系數和結晶收縮率大，焊接時變形較大。
（4）液態鋁可大量溶解氫，熔池快速冷卻和凝固時易在焊縫中形成氣孔。
（5）鋁合金表面生成的氧化膜熔點高達 2 050℃，致密性高，對母材和填充材料熔合起阻礙作用。
（6） 7003 超硬高強鋁合金的熱裂紋敏感性較強。
